花と緑の基礎知識
| 測量・現況図の作成 |
１本日の講義・実習内容
①現況調査(2ケ所)‥‥･平板測量(花壇の形状)、既存植物の確認、周辺状況
②現況図の作成…‥‥‥Ａ３用紙、形状、植物(位置／範囲：高木、宿根草等)
③計画図の作成‥‥‥計画の考え方、植栽図の作成、植栽花色の種類・数量
１．現況調査／平板測量実習
（1）測量機器の確認
・平板：小型の木製製図板で、裏面を三脚に取り付ける。
・三脚：平板を取り付ける器具。

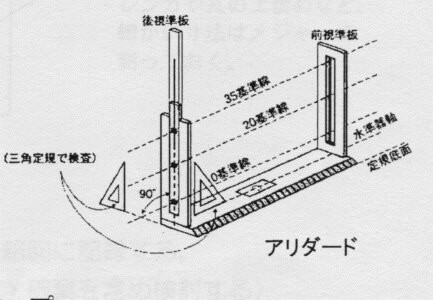

・アリダード：平板上で目標物を視準し、方向線を描くためのものである。
・求心器・下げ振り：地上の測点と図面上の点を同一鉛直線上に一致させる。
・測量針：アリダードで視準する際にアリダードの定規縁をあてて、視準線を引く。
・巻尺：測点と目標物との距離を測る。
・ポール：視準板を覗く際に目標物のところに立て、目印として用いる。
・その他：筆記用具、三角スケール、ドラフトテープ
（２）平板測量（平面図の作成）

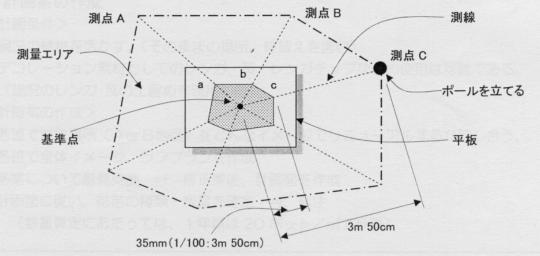

①平板を基準点に据え付け、図面上の基準点の位置に測量針を刺す。
②アリダードの定規縁の○を針に合わせ、アリダー･ﾄﾞの視翠緑とポールが一致するよ
うにする。
③巻尺を用い、測定点と基準点の距離を廃る。
④アリダードの定規縁を便って縮尺を計算し、測定点を図に打つ。
⑤測点のチェック：地上の各測点聞の廃線長を測定し，図上の長さとの比較を行う。
⑥縮尺の想定：測量の対象となる花壇の大きさに対し、A3（42ox297mm）内に収ま
る縮尺を決める。（花壇の大きさは、約４×８ｍ⇒１／２０で可能だが、
余裕を見て1/30とする）

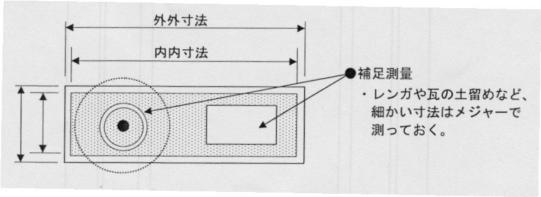

⑦補測：細かいところはコンベックスで測定する。
⑧力位の確認：樹木の位置等を見ながら、花壇の日当り具合などを確認する。
⑨班別で測量：測量は２班で行う。（1、2班はＡ地区、３、４班はＢ地区を担当）
⑩測量用紙：Ａ２マイラー用紙を使用する。
２．現況調査／現況植栽の確認
①現任植わっている植物の名前、位置、範囲を概略図に記録する。
（リニューアル計画では、植物の植替え・流用・破棄を含め検討する）
②生育の良い植物、悪い植物（植栽場所によっても異なる）をチェックする。
３．現況図の作成
①測量したマイラーベース（用紙）に外郭線（主に構造物、高木等）を書き込む。
⇒花壇の形状及び高木の位置など（移勤しないもの）を描く（計画ベース図）
②計画ベース図の作成‥‥マイラーベースをＡ３用紙にコピー（縮尺１／３０）
⇒現況のすぺてを描く（計画ベース図をコピー⇒現況植物などを描き込む）
４．計画案の作成
〈計画条件〉
・現況の植物を活かす。（そのままの場所、植替えを含む）
・デコレーション素材としてのレンガ、瓦、レンガチップなどの使用は可能である。
（現況のレンガ･瓦の土留めも流用可能）
＜計画案の作成＞
・各班で対象場所（AorB地区）をどんなイメージでリニューアルするか話し合う。
・各班で全体イメージ、ラフプランを作成
・各案について意見交換⇒修正案後、計画図を作成
・計画図に従い、花色の種類・数量を確定⇒発注
（数量算定にあたっては、１年草は20ポット／・で計算）
